ホンダ ステップワゴン(RG1)インターナビを社外ナビへ ワゴン車専門店 iS福岡(福岡市東区)

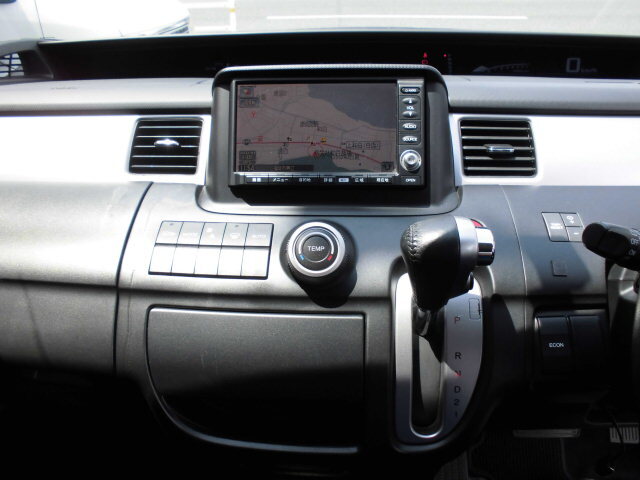

ステップワゴン(RG1)
ホンダ純正ナビ(インターナビ)を社外ナビへ交換した時の話

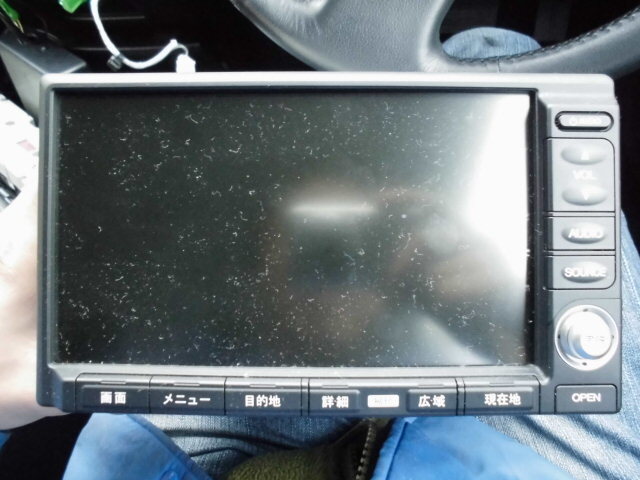

CIMG5485

インターナビを社外へ交換できると記憶していたので、ステップワゴン(RG1)の販売時に下取車よりナビの移設を安易に受けてしまいました(;^^A

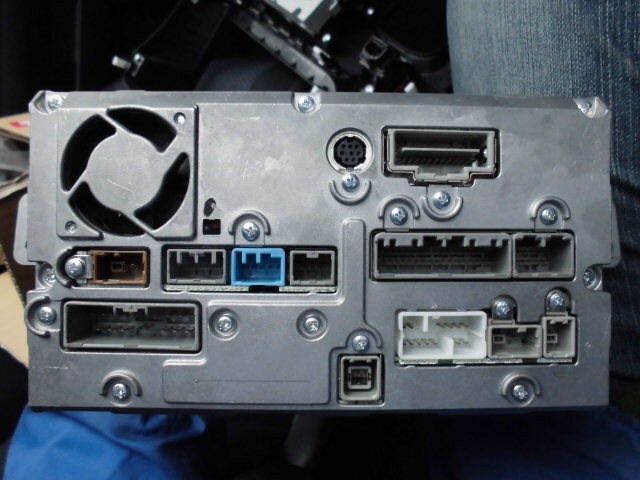

純正ナビを外し、裏の配線を見て愕然(+_+)
通常と全く配線が違う(T_T) 確かグレードが「HDDナビスマートスタイルエディション」のナビ
CIMG6009
CIMG6010

取付に必要な常時電源やACCやスピーカー線が全く分からなくて本当に困りました(・_・)

試行錯誤の結果、スピーカーや電源の配線を引き直そうと思った時に


この方のブログを発見!↓

RG1 ステップワゴン 純正ナビ交換 社外ナビ取付要領(配線図)

https://ameblo.jp/noarsark/entry-12315814960.html

同じ様に苦労している方へと。

画像を流用させて頂きましたm(_ _)m

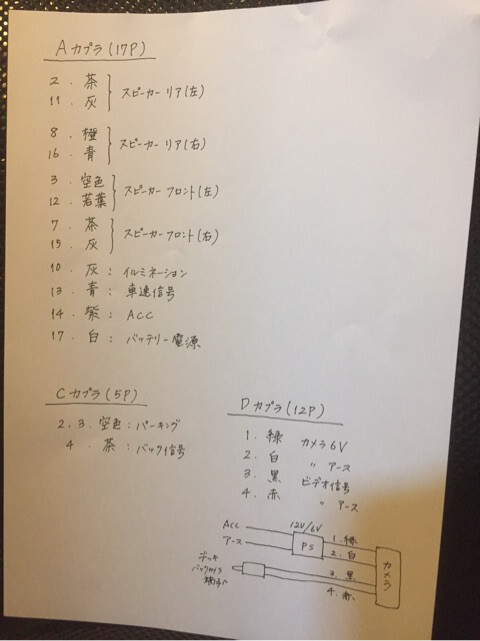

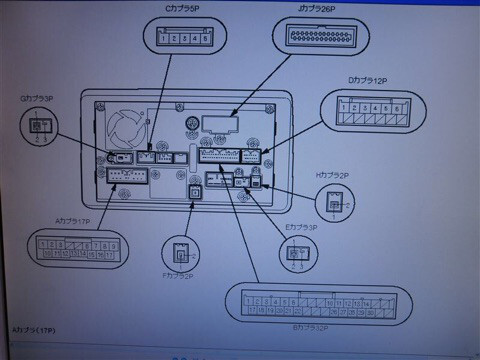

o0480036014039791124
o0480064114039791127


無事に取付も出来て本当に感謝でした(^^)

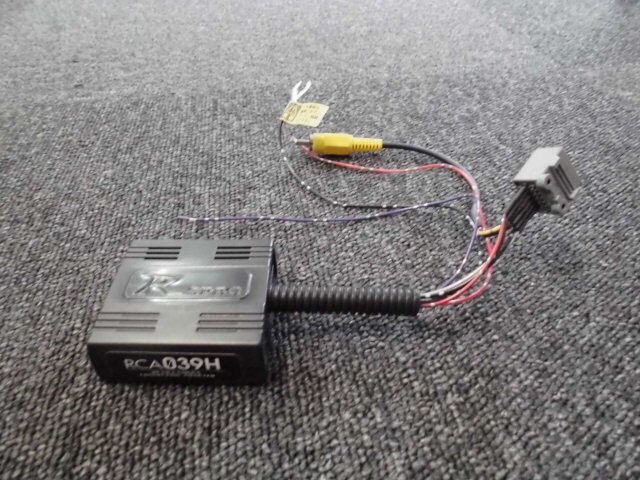

純正バックカメラはデータシステムの「RCA039H」を使用して流用可能でした(^^)v
CIMG6006
